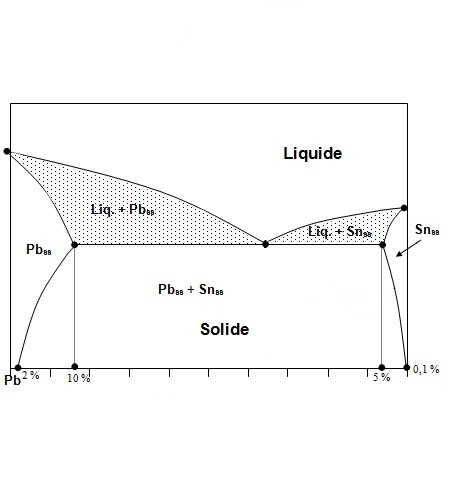

Pour étudier ce binaire on définit des verticales choisies judicieusement à partir desquelles on propose une composition en fonction de la température. On commence par l'eutectique qui : ● au dessus de 183 °C est liquide et ● au dessous, est composé d'une alternance de feuillets de solution solide d'étain dans le plomb (Pbss 2 à 10 % de Sn) et de solution solide de plomb dans l'étain (Snss 0,1 à 5 % de Pb). On obtient donc la figure complète ci-contre. On poursuit par un mélange riche en Pb ● qui est liquide ● puis sur la courbe du liquidus quelques grains de solide ● ensuite un mélange de solide et de liquide et enfin, ● à basse température, un mélange de Pbss (2 à 10 % de Sn) entourés de feuillets alternés de Pbss et de Snss correspondants à l'eutectique. On obtient donc la figure complète ci-contre. On poursuit par un mélange riche en Sn ● qui est liquide ● ensuite un mélange de solide et de liquide et enfin, ● à basse température, comme précédemment, des grains de solide Pbss (2 à 10 % de Sn) entourés de feuillets alternés de Pbss et de Snss correspondants à l'eutectique. On obtient donc la figure complète ci-contre.

On termine par un mélange riche en plomb et présentant une zone de miscibilité complète ● qui est liquide ● puis sur la courbe du liquidus quelques grains de solide qui initialisent la cristallisation ● puis un mélange de solide et de liquide ensuite ● puis une zone de miscibilité complète en phase solide qui conduit à une solution solide d'étain dans le plomb (Pbss) et enfin, ● à basse température, on obtient des grains de Pbss (2 à 10 % de Sn) dans lesquels se forment des grains de Snss (0,1 à 5 % de Sn ). On obtient donc la figure complète ci-contre. Par symétrie, un mélange riche en étain et présentant une zone de miscibilité complète ● qui est liquide ● puis sur la courbe du liquidus quelques grains de solide qui initialisent la cristallisation ● un mélange de solide et de liquide ensuite ● une zone de miscibilité complète en phase solide de Snss (le Pb est parfaitement soluble dans ces proportions et à ces températures ● et enfin, à basse température, on obtient des grains de Pbss (2 à 10 % de Sn) dans lesquels se forment des grains de Snss (0,1 à 5 % de Sn). On obtient donc la figure complète ci-contre.

Cette partie de cours est principalement constitué de connaissances aussi vous devez la lire attentivement et la mémoriser.
